レーザー測量用

​ターゲットポイント

5セット1組

​インターネット価格

(税込・送料別)

29.9万円

※手作り品のため、約1ヶ月の納期を頂戴いたします。

①ドローン1パスで4面同時に計測できるので、頂部の座標の推測が簡単にできます。
 標高の確認や、三脚に取付できるベースプレート付です。精度確認試験や検証点用として最適です。

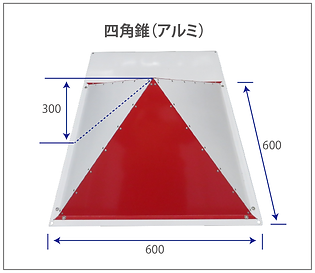

②小さすぎず、大きすぎない0.6m×0.6m寸法を採用しています。
③軽量で持ち運びが楽な、アルミニウム製です。
④外面は赤白2色の焼付塗装
⑤重ねられるので保管場所を取りません。
⑥地面直置だけでなく、三脚上に据付できるのでクイ点を検証点に使えます。

(注意点)
①ドローンレーザー計測精度及び再現性共50mm以下での使用を推奨しています。
(飛行高度30m〜50m以下)それ以上では座標点を求めることができませんので、
 もっと大きなターゲットポイント(特注品)を使用して下さい。
②計測時の点群間距離は70mm以下となるように、ドローンのスピードを調整してください。
③特注品は0.8m×0.8m及び1.0m×1.0mの2種用意しています。持ち運びできるよう現地組立式です。

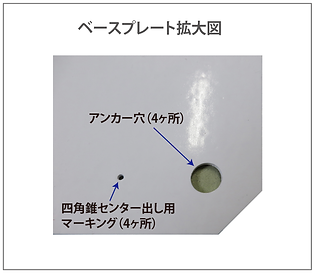

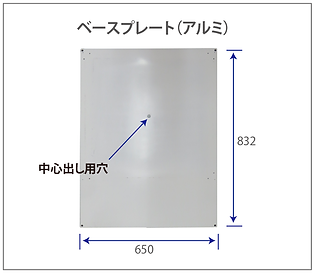

四角すいとベースプレートの組立て


設置例(地盤に直接設置)


設置例(クイ上に三脚で設置)


座標点の推測1


座標点の推測2
